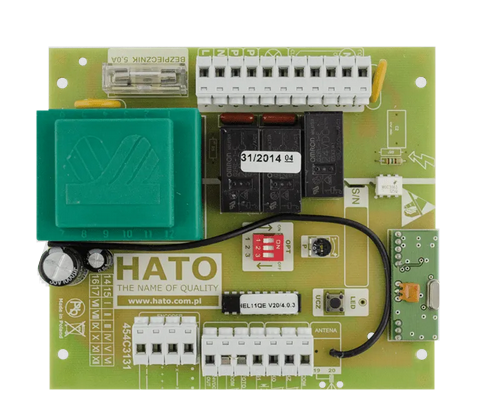

Płyta sterująca HELII QE V39/4.0.3 HATO 400/600Y

Płyta sterująca HEL 11 QE V39/4.0.3 (dla HATO 400/600Y) to nowoczesny układ sterujący oparty o mikrokontroler PIC16F685. Wykonana jest w technologii montażu powierzchniowego i przewlekanego.

Przeznaczona jest do sterowania napędem bramy przesuwnej z silnikiem jednofazowym dwukierunkowym na napięcie 230 V AC. Silnik musi być wyposażony w enkoder generujący przy normalnej pracy sygnał o częstotliwości 24 Hz dla V39.

Układ realizuje:

• sterowanie układem za pomocą wejścia sterującego (możliwe podłączenie przycisku sterującego, klawiatury kodowej, czytnika kart magnetycznych itp.)

• sterowanie układem za pomocą pilota (piloty zmiennokodowe HATO niemożliwe do skopiowania)

• sterowanie zatrzymania wyłącznikiem krańcowym typu N.O.

• obsługa fotokomórek zabezpieczających przed zamknięciem bramy w przypadku przecięcia światła fotokomórek przez przeszkodę

• obsługa enkodera (jeżeli obroty silnika spadną poniżej nominalnych, zadanych potencjometrem , układ spowoduje zatrzymanie silnika, a następnie jego cofnięcie)

• sterowanie lampą sygnalizacyjną

Układ można skonfigurować do następujących trybów pracy:

• autozamykanie – układ po zaprogramowanym czasie automatycznie zamknie bramę (zalecane stosowanie tego trybu pracy tylko przy podłączonych fotokomórkach)

• funkcja osiedlowa – za pomocą pilota można tylko otworzyć bramę. Naciśnięcie innego pilota w czasie otwierania bramy, lub w czasie kiedy jest otwarta nie spowoduje jej zamknięcia. Zamykanie następuje po czasie określonym funkcją autozamykania.

• funkcja automatycznej furtki – brama otwiera się do momentu przecięcia światła fotokomórek

• funkcja podświetlania podjazdu – zamiast światła przerywanego układ załącza obwód lampy sygnalizacyjnej w sposób ciągły. Czas wyłączenia podświetlania podjazdu po zamknięciu bramy jest programowany.

Dane techniczne:

• Napięcie zasilające - 230 V AC
• Pobór mocy w stanie spoczynku - 4,5 VA
• Pobór mocy maksymalny - 10 VA
• Moc sterowanego silnika - max 500 VA
• Moc sterowanej lampy - max 250 W
• Gabaryty (dł x wys x szer) - 130mm x 118mm x 40mm

• Gwarancja:2 lata
• Nowy:tak
